La spectroscopie par fluorescence des rayons X

XRF est une technique spectrométrique aux rayons X pour l’analyse élémentaire d’une grande variété de matériaux. Lorsque l'on bombarde de la matière avec des rayons X, la matière réémet de l'énergie sous la forme, entre autres, de rayons X ; c'est la fluorescence X, ou émission secondaire de rayons X.

L'analyse élémentaire EDXRF constitue l'une des méthodes analytiques les plus simples, les plus précises et les plus économiques pour déterminer la composition chimique et/ou élémentaire de nombreux types de matériaux. La technique est non destructive, nécessite peu ou pas de préparation d’échantillon et convient bien à presque tous les types d’échantillons et utilisée pour mesurer une large gamme d'éléments atomiques, du sodium (Na) à l'uranium (U), tout en fournissant des limites de détection élémentaire allant de faibles parties par million (ppm) à un pourcentage en poids élevé (% en poids).

En savoir plus !

               XRF est une technique spectrométrique aux rayons X pour l’analyse élémentaire d’une grande variété de matériaux.

            Le spectre des rayons X  émis par la matière est caractéristique de la composition de l'échantillon, en analysant ce

            spectre, on peut en  déduire la composition élémentaire, c'est-à-dire les concentrations massiques en éléments.

            L'analyse du spectre  peut se faire de deux manières :

            1. Par analyse dispersive en longueur d'onde (WD-XRF, wavelength dispersive X-  ray fluorescence spectrometry) ;

            c’est l'analyse spectrale d'un rayonnement électromagnétique fait souvent  intervenir une dispersion angulaire

            dépendant de la longueur d'onde.

             2. Par analyse dispersive en énergie (ED-XRF,   energy dispersive X-ray fluorescence spectrometry):

            est une spectroscopie des rayons X « dans laquelle l’énergie  des photons individuels est mesurée par un détecteur

            parallèle et utilisée pour établir un histogramme représentant  la distribution des rayons X en fonction de l’énergie  »

             L'EDXRF est une technique spectroscopique qui repose sur l'excitation par rayons X d'un échantillon. Les

            rayons X font partie du spectre électromagnétique, semblable à la lumière visible et UV, mais ils ont des énergies

            plus élevées et peuvent traverser les échantillons. Dans EDXRF, les rayons X de la source pénètrent dans un

            matériau, le faisant émettre une fluorescence de rayons X uniques d'énergies caractéristiques des éléments

            présents dans l'échantillon

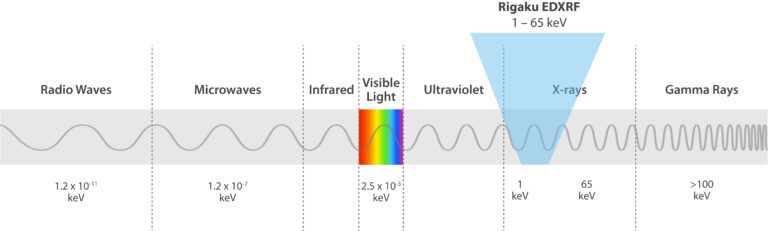

             Les spectromètres Rigaku EDXRF utilisent des rayons X dans la plage d'énergie de 1 à 65 keV et utilisent

            l'effet photoélectrique pour déterminer la composition élémentaire. Cet effet se produit lorsque les rayons X

            incidents irradient les atomes d’un échantillon et que le matériau de l’échantillon excite et émet de l’énergie

            fluorescente sous forme de rayons X. Lorsque ce phénomène se produit, les électrons sont éjectés des orbitales

            atomiques internes, provoquant le transfert d’un électron d’une orbitale à énergie supérieure et à combler le vide

            dans l’orbitale à énergie inférieure. L'énergie excédentaire est émise sous forme de rayons X, et le spectromètre

            compte et mesure les énergies de ces rayons X émis par l'échantillon. Ces différences d'énergie entre chaque

            coquille sont toujours les mêmes pour un élément particulier, de sorte que le spectromètre identifie et quantifie les

            éléments présents dans l'échantillon .

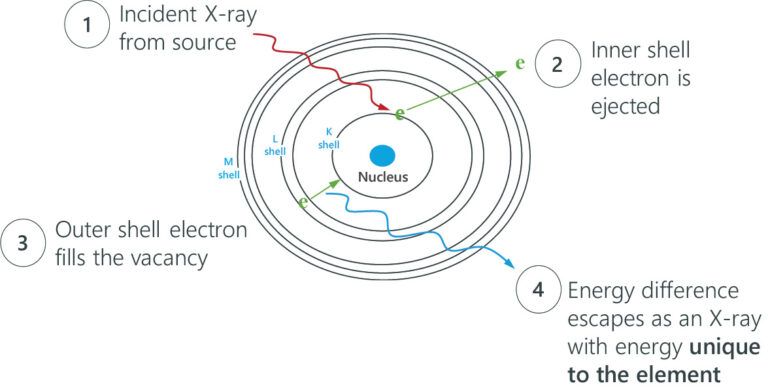

            Illustration du phénomène ED XRF


            Lorsque les électrons tombent de la couche atomique externe vers la couche atomique interne, ces lignes de

            transition des rayons X produisent des pics dans un spectre. Chaque ligne de transition crée un pic à une énergie

            spécifique dans le spectre de l'élément.






                                                                       Illustration du spectre issu d'une spectroscopie XRF



                Voir Vidéo



            L'évolution de la technologie ED XRF :

             Au fil des années, la XRF est devenue de plus en plus l'outil analytique de choix pour mesurer la concentration d'éléments atomiques dans une large gamme de matériaux. En raison des développements évolutifs en cours et des percées révolutionnaires dans les technologies de sources de rayons X, d’optique et de détecteurs, elle est devenue une technique quantitative plus puissante.

            Depuis l’introduction des spectromètres commerciaux à fluorescence X à dispersion de longueur d’onde (WDXRF) au milieu des années 1950 jusqu’au développement d’instruments à fluorescence X à dispersion d’énergie (EDXRF) au début des années 1970, la disponibilité croissante d’une puissance de calcul abordable était essentielle au désirabilité et acceptation de la technique XRF.

            Avec la disponibilité et l'utilisation généralisées de l'ordinateur personnel (PC) comme plate-forme standard de l'industrie au milieu des années 1980, les techniques XRF sont devenues plus accessibles et ont offert une alternative à moindre coût de possession aux techniques analytiques de spectroscopie atomique antérieures.

             Nos systèmes EDXRF de paillasse sont des analyseurs multi-éléments qui fournissent des analyses élémentaires qualitatives et quantitatives rapides et répondent aux besoins de nombreuses applications

            Des analyses non destructives du sodium à l'uranium, depuis de faibles niveaux de ppm jusqu'à des concentrations en pourcentage en poids élevées dans presque toutes les matrices.

             Des experts en technologie EDXRF

            Appliqué Rigaku Technologies, Inc., un division du Rigaku Corporation, conçoit, fabrique et distribue les produits Rigaku EDXRF dans le monde entier. Située à Cedar Park, Texas, États-Unis, notre société est spécialisée dans les spectromètres de paillasse et en ligne pour l'analyse élémentaire non destructive des solides, des liquides, des poudres, des revêtements et des films minces. En savoir plus sur Technologies Rigaku appliquées.

             Des analyseurs élémentaires Rigaku EDXRF pour répondre à des besoins analytiques

            Les applications vont de la recherche et du développement à l’assurance qualité industrielle et en usine et bien d’autres encore. Les analyseurs EDXRF sont des outils idéaux pour mesurer des concentrations d'éléments ultra-faibles et traces jusqu'à des niveaux en pourcentage dans presque toutes les matrices. Les utilisations typiques des analyseurs EDXRF incluent l'analyse des huiles de pétrole , des carburants , des catalyseurs , des plastiques , des textiles , des aliments , des aliments pour animaux , des engrais , des sols , des produits de soins personnels , des eaux usées , des filtres à air , des matériaux géologiques et bien plus encore. Les analyseurs élémentaires EDXRF sont également bien adaptés à la détermination des revêtements sur les substrats en papier et en plastique , les métaux et les alliages , au recyclage des catalyseurs automobiles et au criblage rapide des huiles usées , des huiles usées et des carburants dérivés des déchets

                                                                                                                                                Les modèles   :

            Odoo - Echantillon n°1 pour trois colonnes

            NEX GC II
